Mulino a Taglienti SM 50

Genera Brochure PDF

Lingua:

Molti laboratori devono affrontare queste sfide:

  • Perdite di tempo dovute a complesse operazioni di pulizia e riassemblaggio
  • Perdite di campioni causate da residui nascosti in aree difficili da raggiungere
  • Flessibilità limitata nella lavorazione di diversi materiali
  • Rischio di contaminazione che può falsare i risultati delle analisi

RETSCH affronta le sfide:

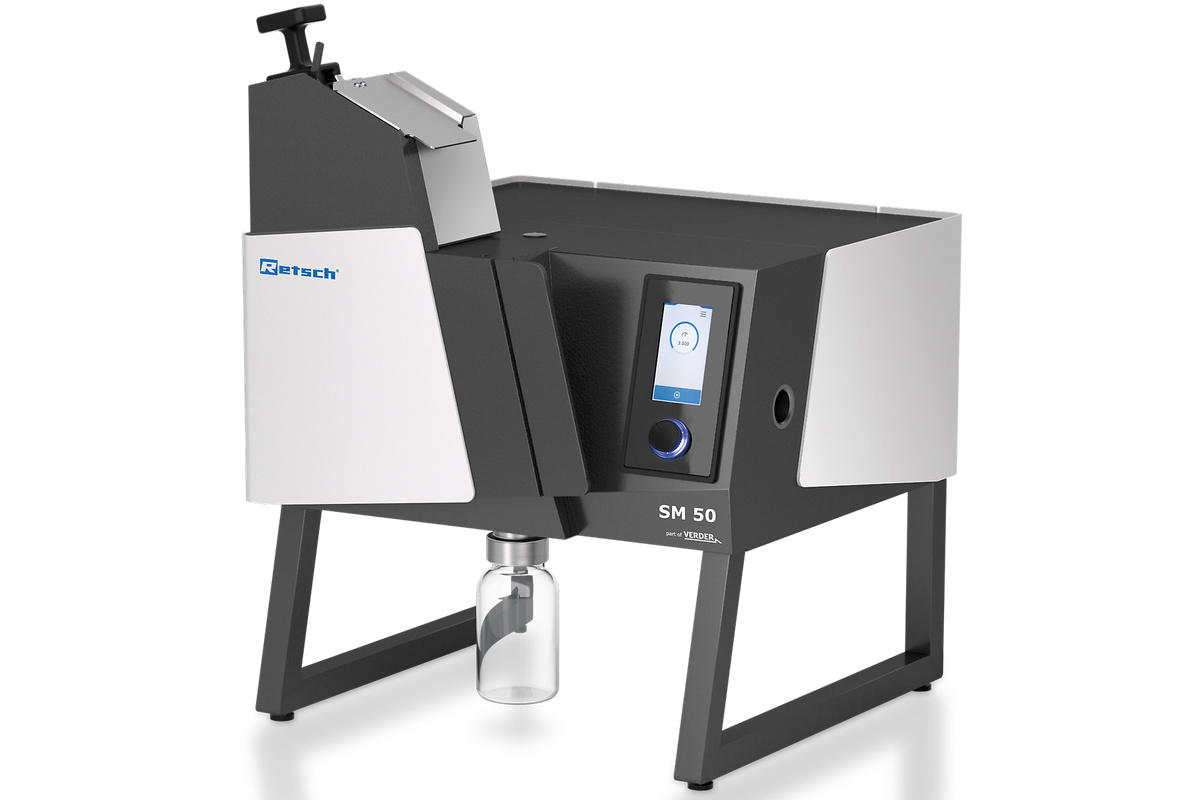

Il nuovo mulino a taglienti SM 50 rivoluziona i flussi di lavoro del laboratorio e risolve più problemi contemporaneamente. Grazie al suo design innovativo con camera di macinazione rimovibile, l'SM 50 semplifica la pulizia, risparmiando fino al 30% di tempo di processo. Allo stesso tempo, l'impareggiabile e potente mulino da banco con presa di corrente monofase consente di recuperare fino al 100% dei campioni* e di prepararli senza contaminazioni.

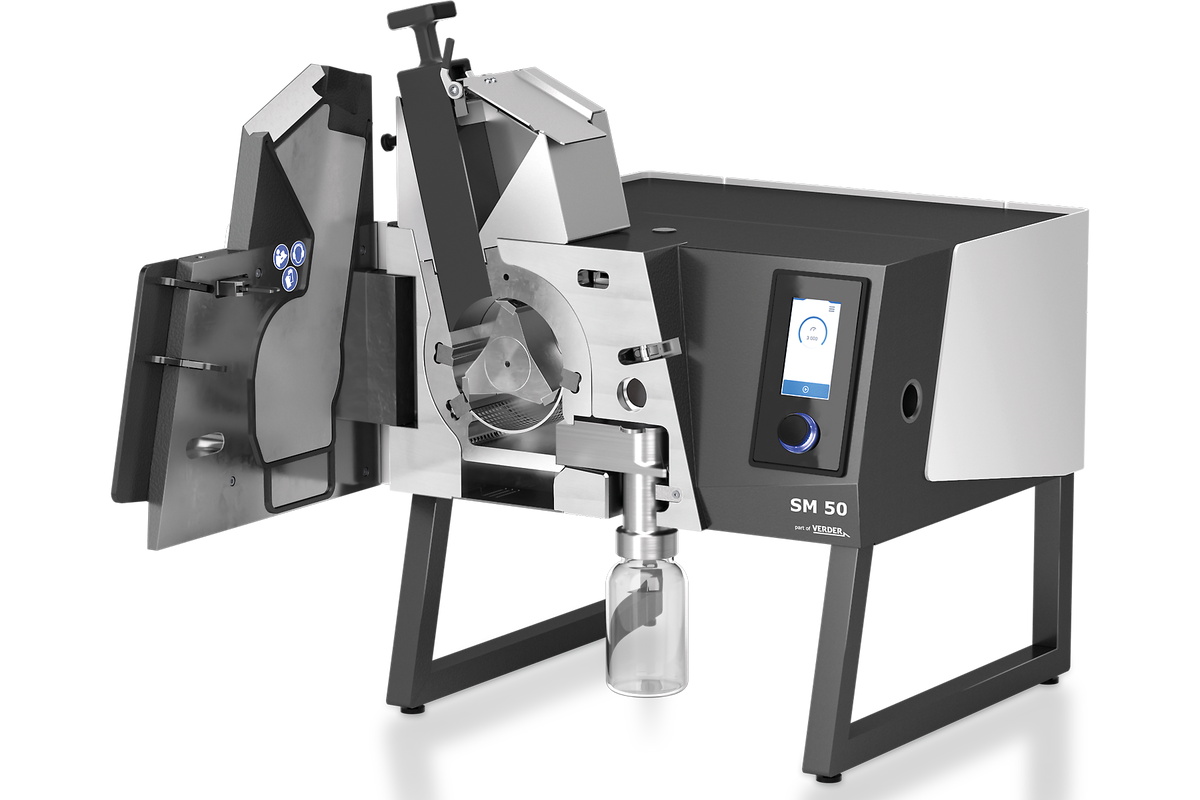

Mulino a Taglienti SM 50 Stop alla perdita di tempo

Fino al 30% in meno di tempo per la pulizia del mulino grazie al concetto "Total Access" e ai componenti ad incasso.

  • Il sistema ad incasso consente di rimuovere senza attrezzi il rotore, i setacci, il ciclone e la camera di macinazione.
  • Per la prima volta è possibile rimuovere anche la camera di macinazione, facilitando la pulizia completa e riducendo notevolmente i tempi di fermo macchina.
  • La tramoggia EasyInspect si apre completamente per l'ispezione e la pulizia, garantendo una pulizia rapida.
  • Tutto facilmente raggiungibile: il mulino da banco SM 50 integra il ciclone direttamente nella macchina.
  • Funzionamento intuitivo tramite display touch e pulsante che consente di regolare senza sforzo la velocità.
Mulino a Taglienti SM 50 - Stop alla perdita di tempo

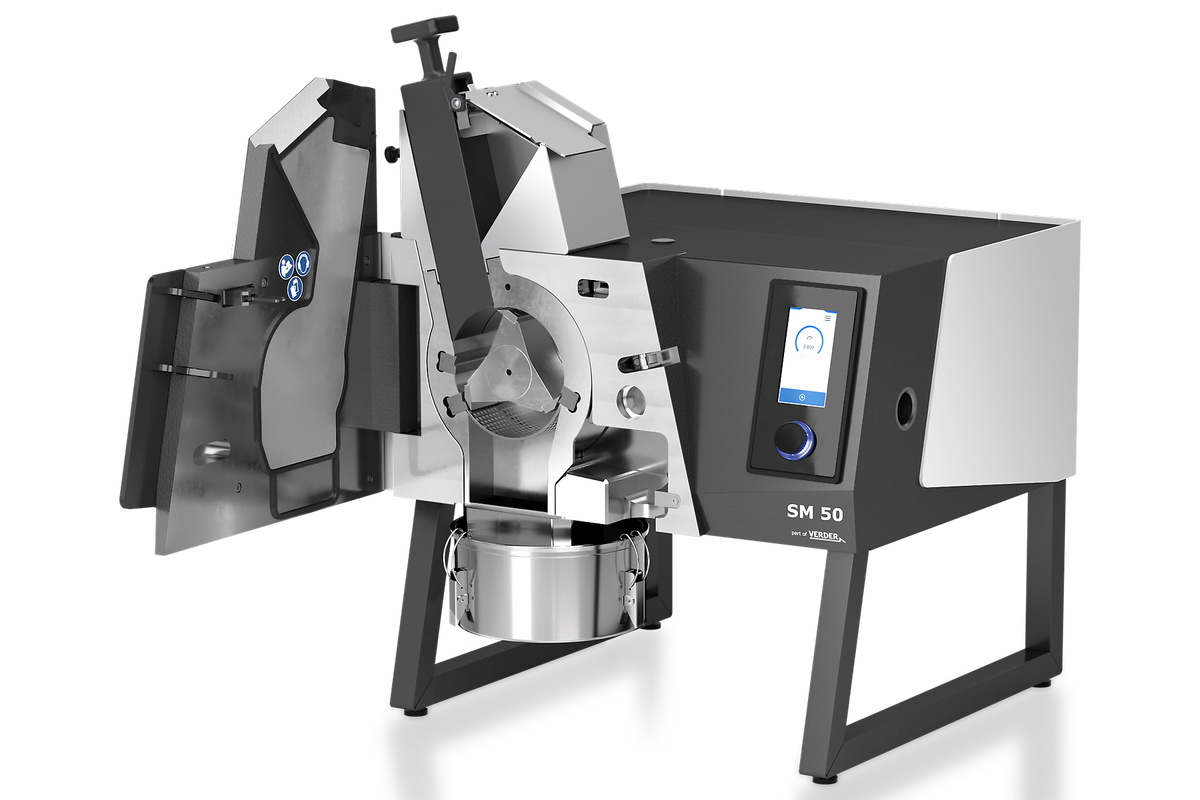

Grazie al concetto di accesso totale e alla camera di macinazione rimovibile, i tempi di lavorazione dell'SM 50 si riducono notevolmente.


Pulizia superficiale: accesso completo all'interno del mulino, compresa la tramoggia, con porta aperta per l'ispezione e la pulizia con spazzola, aspiratore o aria compressa.


Pulizia intensa: Pulizia esterna completa di tutti gli utensili di macinazione, compresi setaccio, rotore, ciclone e camera di macinazione, tutti rimovibili senza attrezzi grazie a un sistema di aggancio a pressione


Pulizia parallela: Con un secondo set di rettifica disponibile, i campioni possono essere lavorati direttamente uno dopo l'altro, grazie agli utensili di rettifica ad incastro, compresa la camera di fresatura ad incastro.

Partecipa e vinci! Vinci uno dei tre SM 50

Recupero del campione fino al 100* Stop alla perdita di materiale

  • Rispetto alla macinazione senza tecnologia ciclonica, il recupero del materiale del campione è notevolmente migliorato. La tecnologia ciclonica trasporta efficacemente il campione nel recipiente, senza rilascio di polvere e con un minimo residuo di campione nel mulino.
  • Il ciclone integrato elimina la necessità di elementi di collegamento, come tubi o tubazioni, e riduce al minimo le distanze e le superfici.
  • L'alimentazione a lotti del concetto di tramoggia funge da porta di controllo del flusso e ottimizza le prestazioni di macinazione e l'efficienza di separazione del ciclone.
Mulino a Taglienti SM 50 - Stop alla perdita di materiale

La tecnologia del ciclone, le distanze ridotte e le superfici ridotte al minimo ottimizzano il flusso del materiale nel mulino e consentono di recuperare fino al 100% dei campioni.*

alimentazione animale

Tipologie di tramoggia

giocattoli in plastica

Setacci

radici

Stop alla contaminazione

Massima sicurezza, anche in caso di frequenti cambi di materiale del campione

  1. Pulizia a un nuovo livello: Tutti gli accessori di macinazione sono facilmente accessibili e possono essere puliti in modo affidabile dai residui persistenti. Per la prima volta, anche la camera di macinazione può essere pulita separatamente, evitando così la contaminazione incrociata da campioni macinati in precedenza.
  2. La camera di macinazione è disponibile in diversi materiali, come l'acciaio inox per la macinazione con resistenza all'abrasione o l'alluminio per applicazioni standard o per la macinazione senza contaminazione da metalli pesanti, consentendo una configurazione flessibile in un unico mulino.


La camera di macinazione può essere pulita all'esterno della macchina, ad esempio con acqua.

Smettere di scendere a compromessi

SM 50 fonde sapientemente la compattezza dei mulini da banco con le prestazioni ad alta capacità dei mulini da pavimento. A differenza di altri modelli da banco, può macinare campioni monolitici di grandi dimensioni, grazie all'ampio volume della tramoggia e della camera. Precisione. Potenza. Prestazioni. Niente di meno che risultati eccezionali. E ci sono molti altri motivi per scegliere la novità SM 50.

  • Azionamento da 1,5 kW a velocità variabile per una riduzione granulometrica altamente efficiente.
  • Velocità massima di 4.000 giri/min per prestazioni di taglio eccezionali
  • Grande diametro del rotore di 130 mm e profondità di 48 mm per un'elevata potenza d'impatto e una rapida produzione di campioni (paragonabile a quella dei grandi mulini da taglio a pavimento).

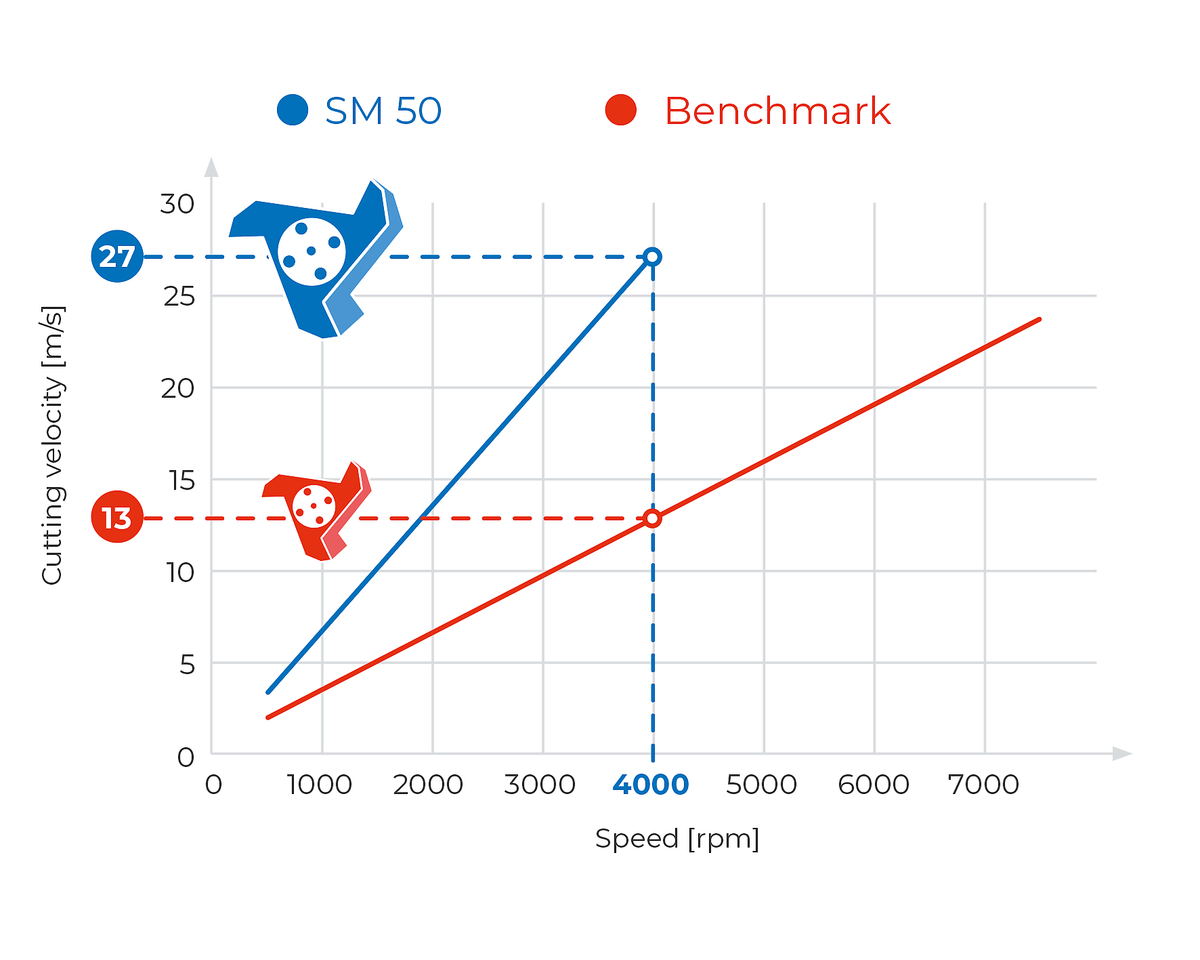

  • Velocità di taglio superiore di 27 m/s.
  • 3 barre di taglio a doppio effetto consentono di ottenere 18 eventi di taglio per giro e una lunghezza di taglio specifica di 864 mm per giro, per un'efficienza di taglio superiore.
  • Il design ottimizzato riduce gli intasamenti e garantisce un funzionamento regolare.
  • Meccanismi di apertura della porta completi e comodi con interruttore a ribalta.
Mulino a Taglienti SM 50 - Smettere di scendere a compromessi


Il grande diametro del rotore e l'alta velocità portano a un'eccezionale velocità di taglio per un'elevata potenza di taglio.

Tipologie di rotore
Tipologie di tramoggia
Setacci

Per l'SM 50 è disponibile un'ampia gamma di accessori che comprende

  • Camera di macinazione a spinta in tre diversi materiali per applicazioni standard, applicazioni abrasive e resistenti alla corrosione e per la macinazione senza contaminazione da metalli pesanti.
  • Il ciclone integrato garantisce il recupero completo del campione.
  • Camera a caduta per gravità per la macinazione senza unità ciclonica, in cui il recipiente è posto direttamente sotto la macchina in modo che il materiale cada per gravità. Adatta solo per applicazioni che richiedono una pre-macinazione grossolana di materiali non polverosi.

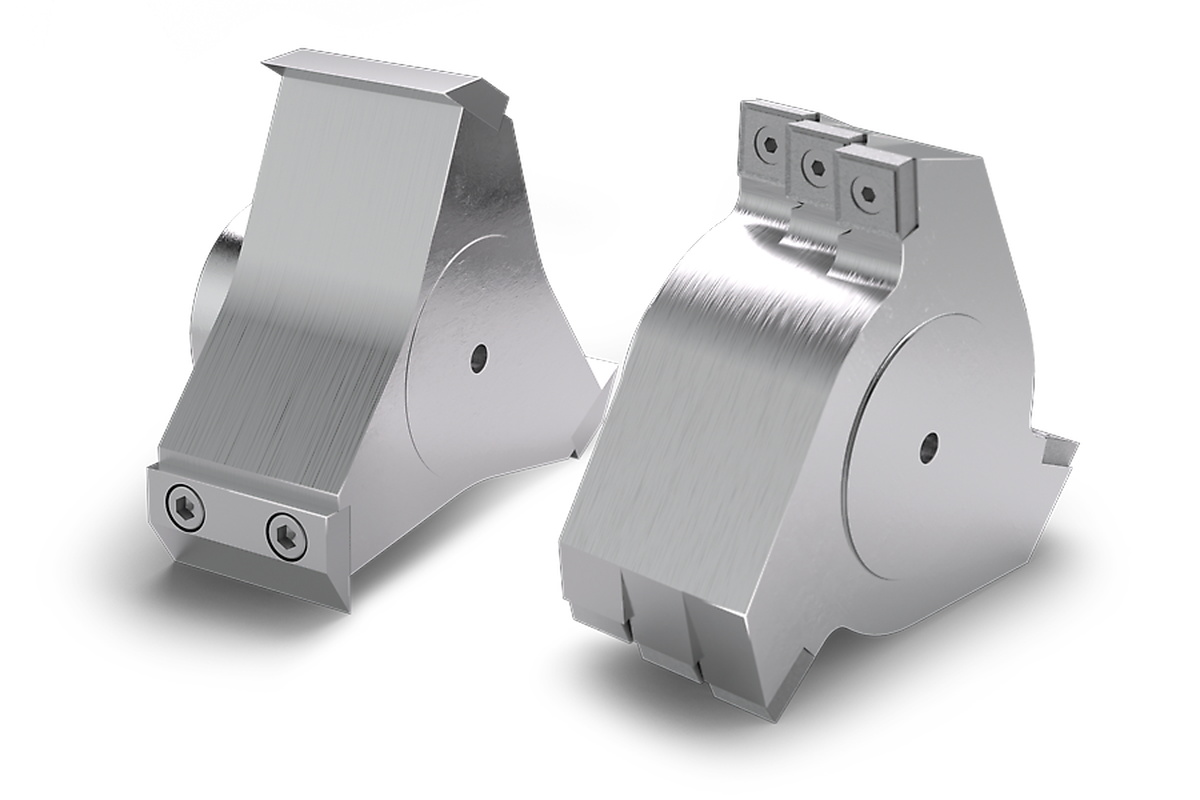

  • Rotore a sezioni parallele e a 3 dischi progettato per la lavorazione di materiali da morbidi a duri.

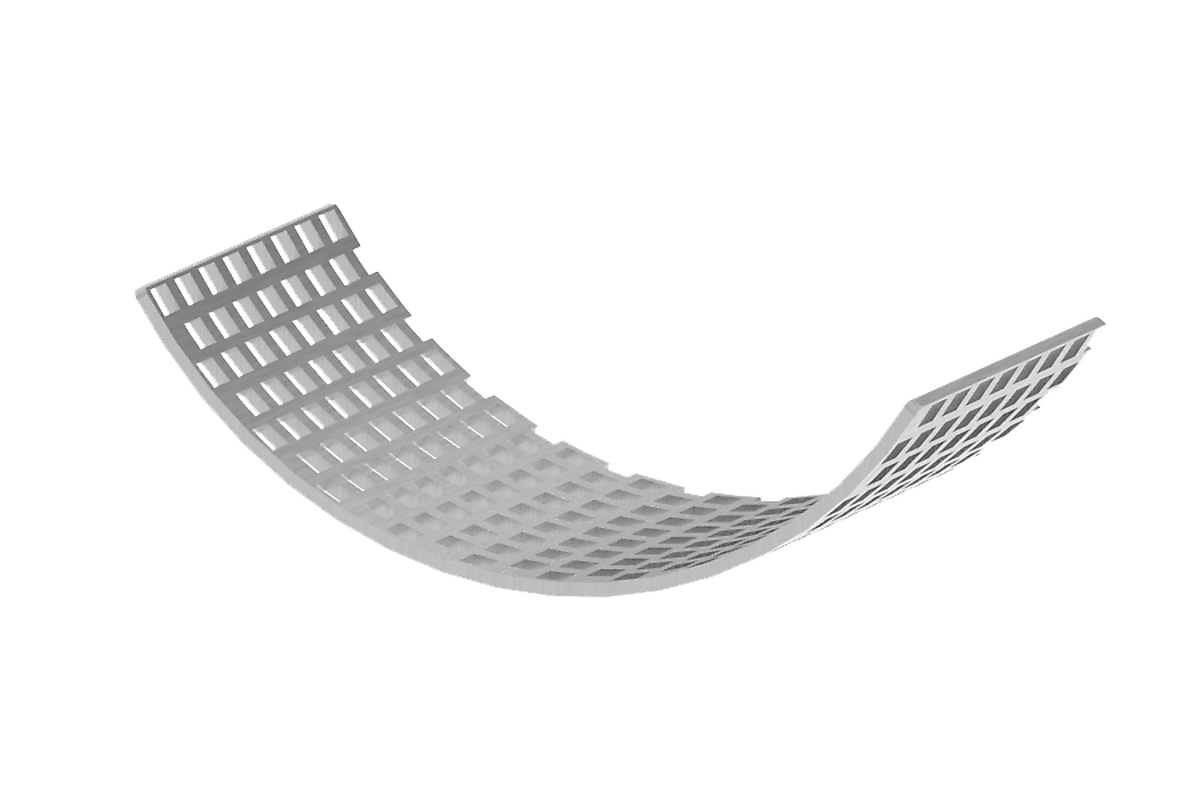

  • 9 dimensioni per setacci, da 10 mm a 0,25 mm, per applicazioni standard o per la macinazione senza contaminazione da metalli pesanti.
  • I sistemi di raccolta sono disponibili nelle capacità di 0,25 e 0,5 l per la raccolta del vetro, oltre a un contenitore da 3 l.

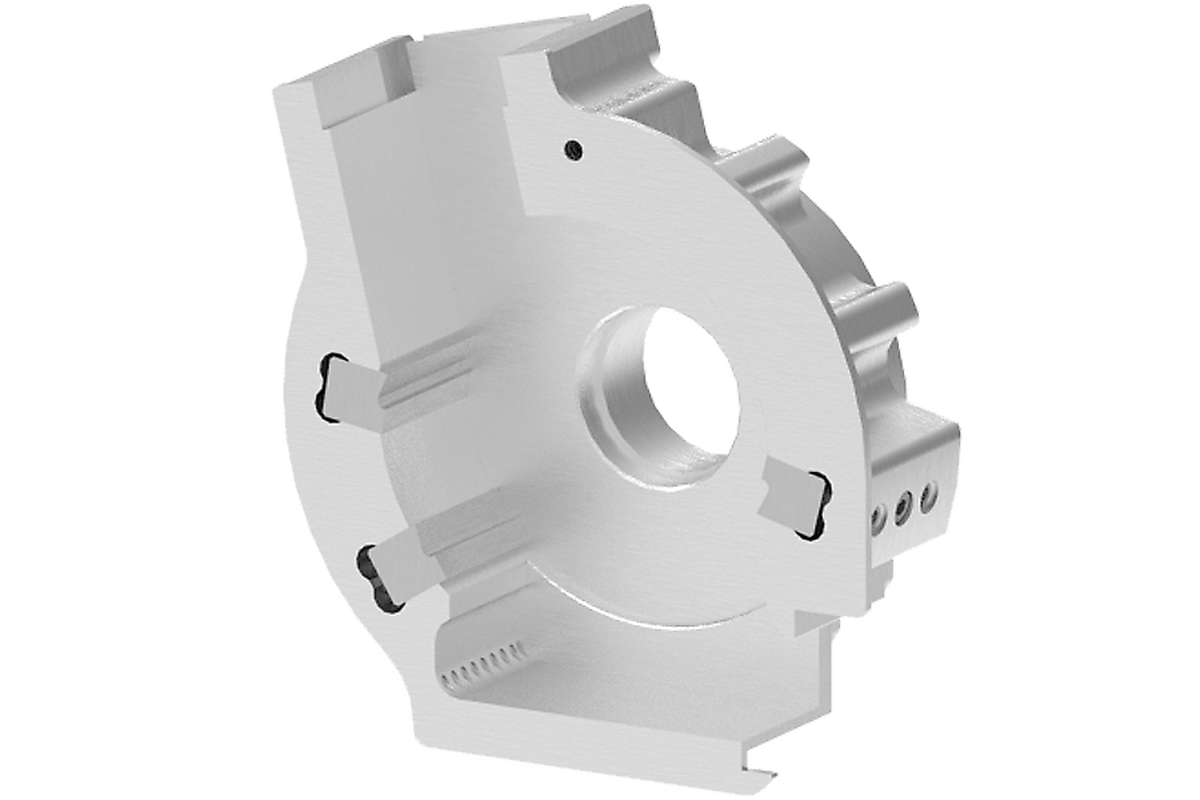

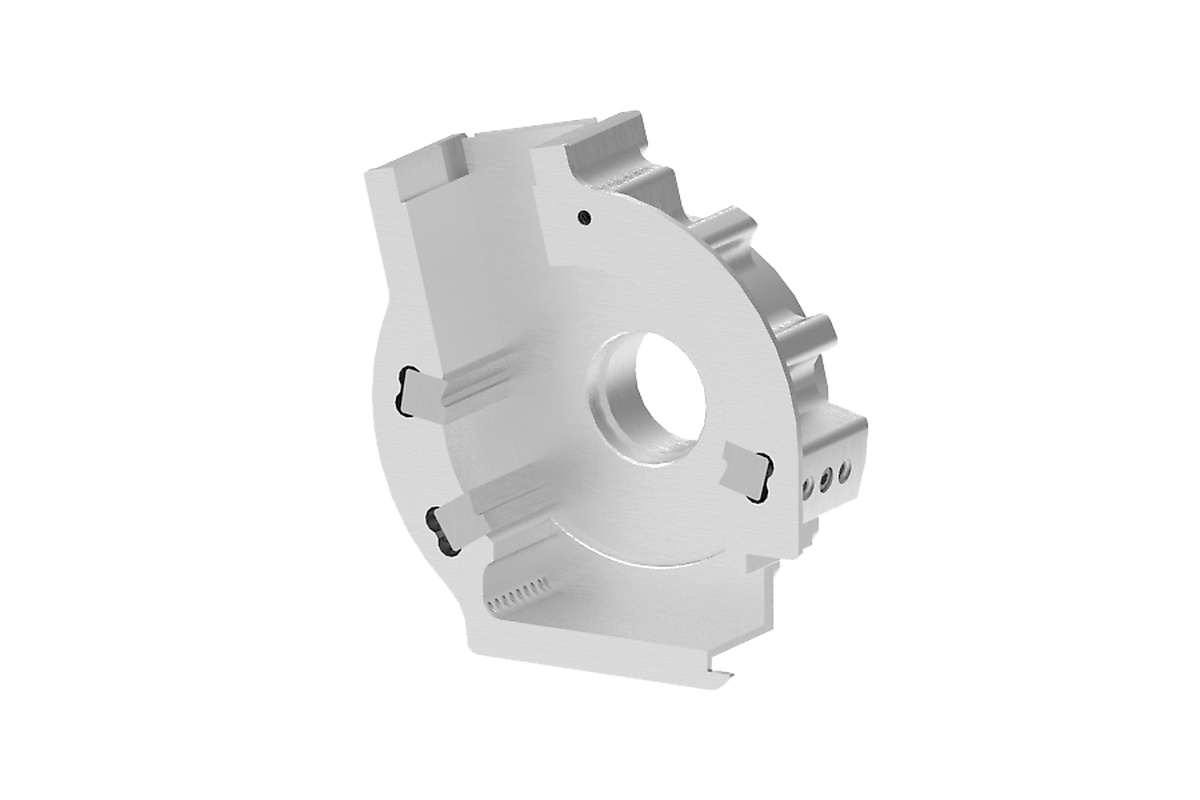

Camera di macinazione a spinta

1 | Camera di macinazione a spinta

La camera di macinazione rimovibile, disponibile in vari materiali, evita la contaminazione e consente di cambiare rapidamente la configurazione. La pulizia esterna assicura la completa rimozione dei residui, migliorando la preparazione dei campioni senza contaminazioni.

Tramoggia EasyInspect

2 | Tramoggia EasyInspect

La tramoggia EasyInspect consente di caricare fino a 200 ml di materiale o campioni singoli fino a 50 mm. Funziona con alimentazione discontinua ed è dotata di una porta di controllo del flusso per ottimizzare le prestazioni di macinazione e l'efficienza del ciclone, garantendo inoltre una protezione contro le lesioni. Un sistema a pistone controlla il flusso del campione con una sola mano, mentre un'aletta guida i materiali ingombranti nel canale di macinazione.

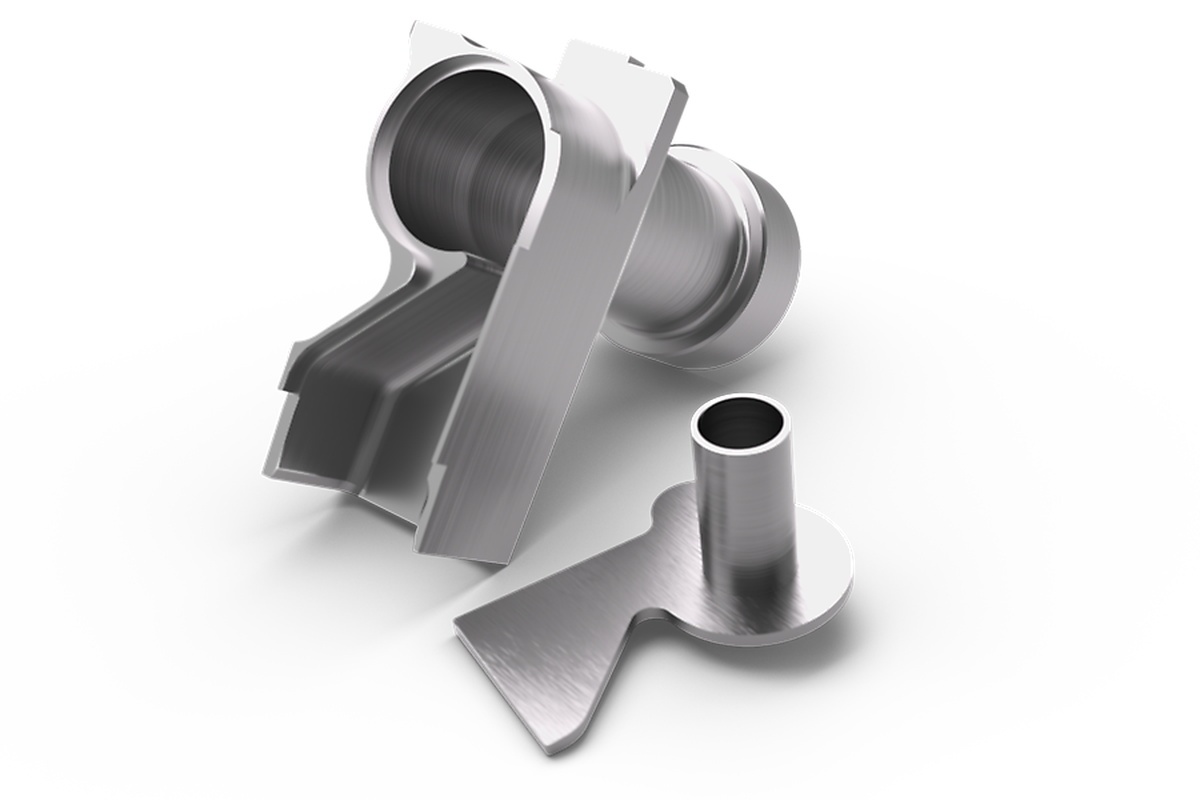

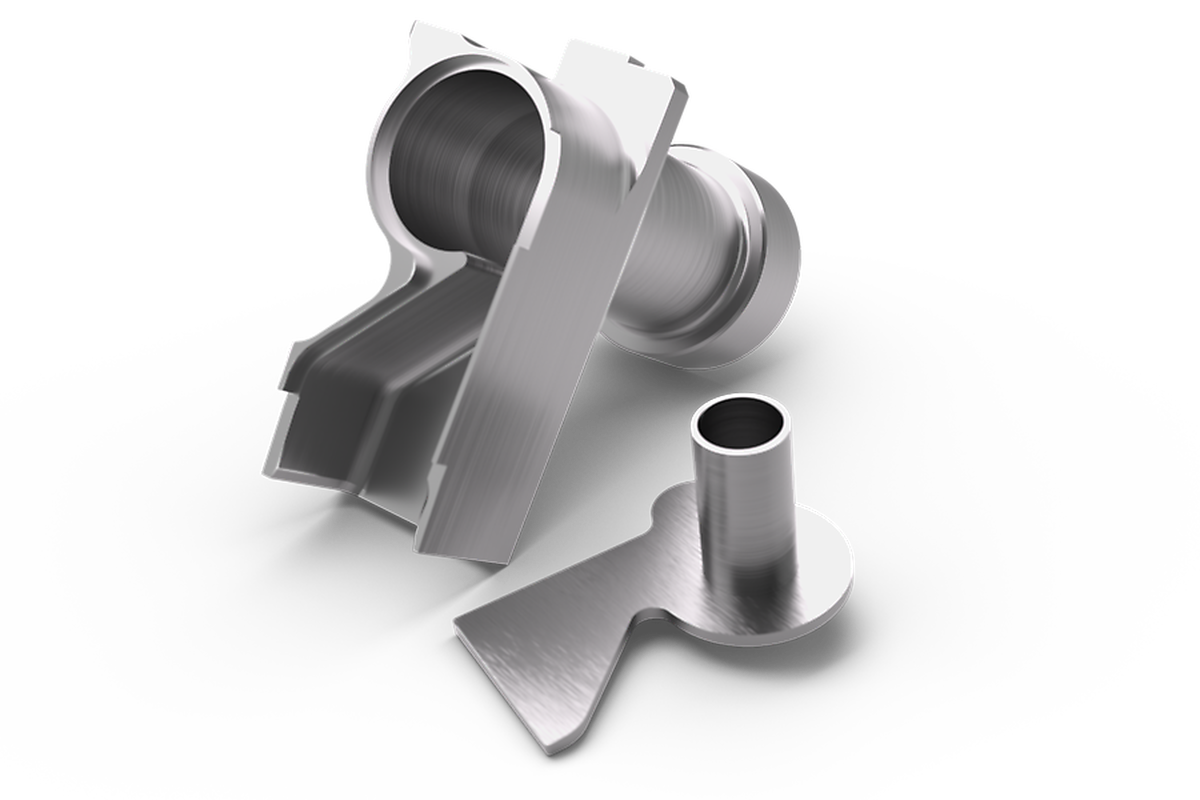

Ciclone integrato

3 | Ciclone integrato

Il ciclone compatto e a spinta è integrato nell'alloggiamento del mulino per facilitare la pulizia e ridurre al minimo le perdite di campione. Progettato con due soli componenti (coperchio e corpo), consente una rapida rimozione e un semplice assemblaggio. Una filettatura GL55 consente di collegare bottiglie di vetro da 250/500 ml o un recipiente da 3 litri tramite un adattatore.

Mulino a Taglienti SM 50 Esempi applicativi

Le elevate prestazioni di taglio dell'SM 50 lo rendono ideale per numerose applicazioni in settori quali l'agricoltura, il riciclo, gli alimenti, i mangimi e i prodotti farmaceutici. L'azione di taglio, il design intelligente e l'ampia gamma di accessori consentono di macinare materiali morbidi, mediamente duri, difficili, elastici e fibrosi.

radici

radici

preforme

preforme

feathers

feathers

giocattoli in plastica

giocattoli in plastica

Visiti il nostro database applicativo per trovare la miglior soluzione per la preparazione del suo campione

Il Mulino a Taglienti SM 50 utilizza forze di taglio per ottenere una riduzione granulometrica. I campioni vengono alimentati in lotti attraverso la tramoggia EasyInspect e trasportati nella camera di macinazione mediante uno stantuffo. All'interno della camera, il campione viene sminuzzato tra le lame del rotore e le barre di taglio fisse a doppio effetto. Il rotore a 3 dischi è dotato di piastre di metallo duro reversibili disposte a spirale che tagliano in sequenza, mentre il rotore a sezione parallela offre una robusta azione di taglio per una sminuzzatura efficiente.

La tecnologia ciclonica aiuta a trasferire il materiale dalla camera di macinazione al recipiente ed è supportata da specifiche prese d'aria che ottimizzano lo scarico del campione. Con una gamma di velocità variabili da 500 a 4.000 giri/min, l'SM 50 è facilmente adattabile a un'ampia gamma di requisiti applicativi.


Soggetto a modifiche tecniche ed errori
