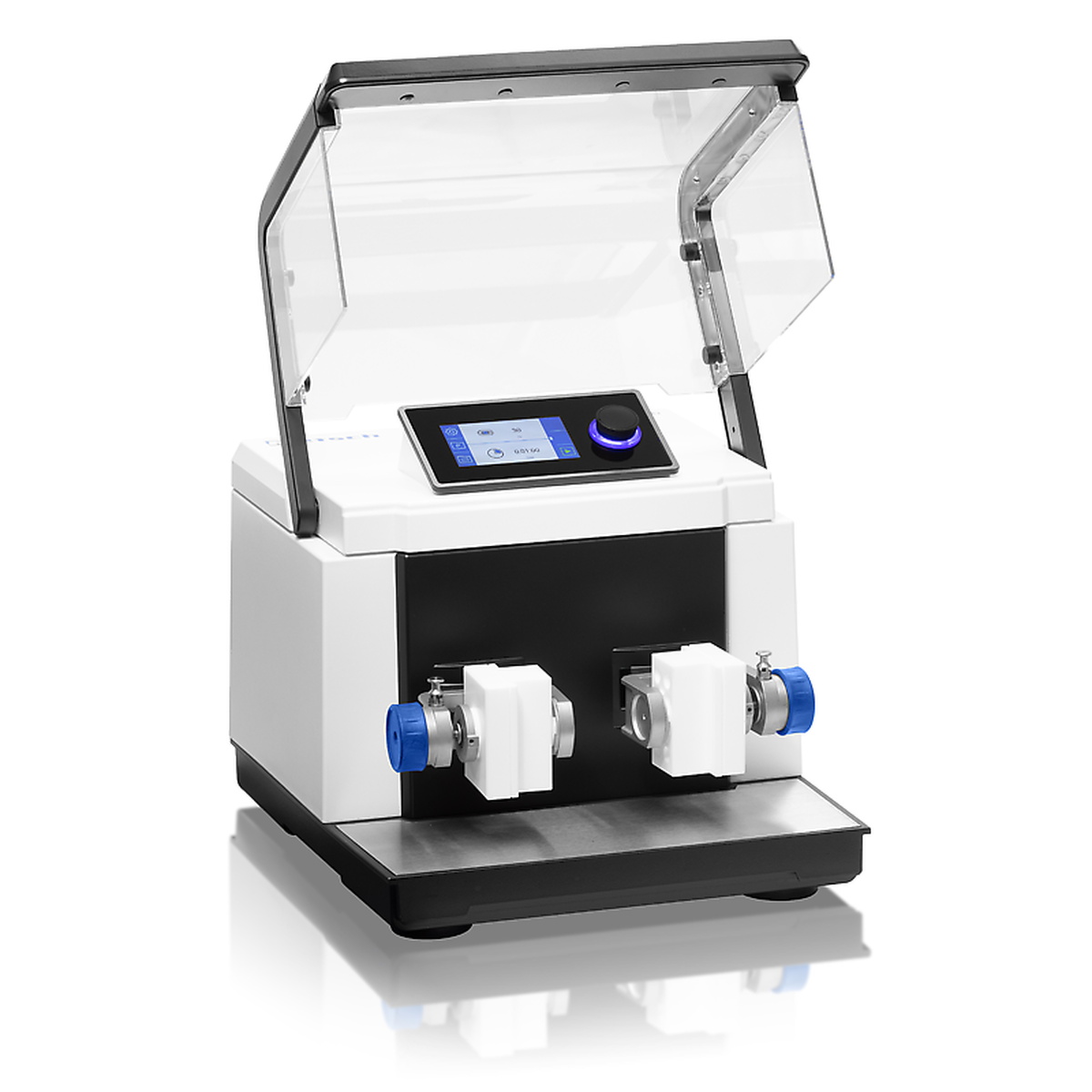

Il Vibro Mulino MM 400 è un vero e proprio mulino multiuso progettato per la macinazione a secco, a umido e criogenica di piccoli volumi fino a 2 x 20 ml. Mescola e omogeneizza polveri e sospensioni con una frequenza di 30 Hz in pochi secondi - imbattibile in velocità e facilità d'uso!
L'unità compatta da banco è adatta ai classici processi di omogeneizzazione, nonché alla disgregazione di cellule biologiche per l'estrazione di DNA/RNA e proteine. I lunghi tempi di lavorazione, fino a 99 ore, rendono l'MM 400 ideale per le applicazioni di ricerca, come quelle relative alla meccanochimica.
Per quanto riguarda le prestazioni e la flessibilità di questo mulino, non esiste una tecnologia equivalente sul mercato.
Potreste essere interessati anche ai Vibro Mulini MM 500 nano e MM 500 vario che funzionano con lo stesso principio a una frequenza di 35 Hz, ma offrono prestazioni sostanzialmente superiori. Per le applicazioni che richiedono il raffreddamento o il riscaldamento del campione, il Vibro Mulino MM 500 control si rivela la scelta perfetta. Ogni Vibro Mulino RETSCH è adatto ad applicazioni specifiche.
"Utilizziamo l'MM 400 per omogeneizzare campioni di muscolo, pelle, fegato e invertebrati interi prima dell'analisi degli isotopi stabili e degli acidi grassi. È veloce e svolge un lavoro sempre accurato di omogeneizzazione dei campioni. La macchina è stata usata pesantemente e non ha avuto problemi meccanici."
Bruno Rosenberg
Fisheries and Oceans Canada
"Ottimo per polverizzare in modo omogeneo i campioni di tessuto congelati."
Kristen Cooke
University of Sydney
"Perfetto per la preparazione del terreno e del materiale vegetale per l'analisi isotopica."
David Mitchem
Virginia Tech
"Lo strumento più efficace al mondo nella tecnologia medica. "
Muhammad Naveed
First Global Link
"Sono felice di utilizzare la MM 400 per il mio laboratorio dal vivo. Sarebbe da scegliere come macchina standard per i mercati XRF. "
Gye Ryoung Lee
Gachon University
"Come sempre, una macchina eccellente, facile da usare e da utilizzare. Macinazione veloce fino alla dimensione desiderata del particolato."
Hanna Kaliada
Vivex Biologics, Inc.
"È il miglior mulino a sfere che abbia mai usato. Molto facile da usare e da maneggiare."
Xinle Li
Clark Atlanta University
"Ho utilizzato questa macchina presso l'IISER Kolkata, in India. È molto efficiente, pratico e conveniente. Vale la pena di acquistarlo."
Surojit Bhunia
Northwestern University
La riproducibilità è fondamentale nella catena del processo, dal campionamento all'analisi. Le apparecchiature di laboratorio che possono essere calibrate garantiscono sempre risultati riproducibili con una deviazione standard minima. Ciò è particolarmente utile quando si confrontano i risultati prodotti in sedi diverse.
MM 400 è il primo mulino da laboratorio che può essere calibrato. RETSCH calibra inizialmente tempo e frequenza del mulino e offre un servizio di calibrazione regolare per garantire processi di macinazione riproducibili.
Questa funzionalità è particolarmente adatta per
La riproducibilità è un principio fondamentale della ricerca scientifica ed è essenziale per garantire la credibilità e l'affidabilità dei risultati scientifici. Il Vibro Mulino MM 400 è stato testato per quanto riguarda la riproducibilità all'interno di una reazione meccanochimica e si è potuto dimostrare che fornisce un'eccellente riproducibilità durante diverse ripetizioni, per entrambe le posizioni di bloccaggio e anche tra diversi dispositivi. [1]
Piccole variazioni della frequenza da 30 Hz a 29 Hz o 28 Hz influiscono sulla resa della reazione. È di fondamentale interesse che il Vibro Mulino mantenga un valore impostato, ad esempio 30 Hz, e non si discosti da esso. Una premessa che viene soddisfatta dall'MM 400, che viene fornito con un certificato di calibrazione.
La reazione meccanochimica γ-Al2O3 + ZnO -> ZnAl2O4 è stata condotta per 30 minuti utilizzando giare di macinazione da 25 ml, sfere di macinazione da 2 x 15 mm, edotti da 1 g, a 28 Hz, 29 Hz e 30 Hz per cinque volte di seguito. Il confronto tra la stazione di serraggio destra e sinistra ha mostrato risultati altamente riproducibili, anche nel confronto tra le 5 prove.

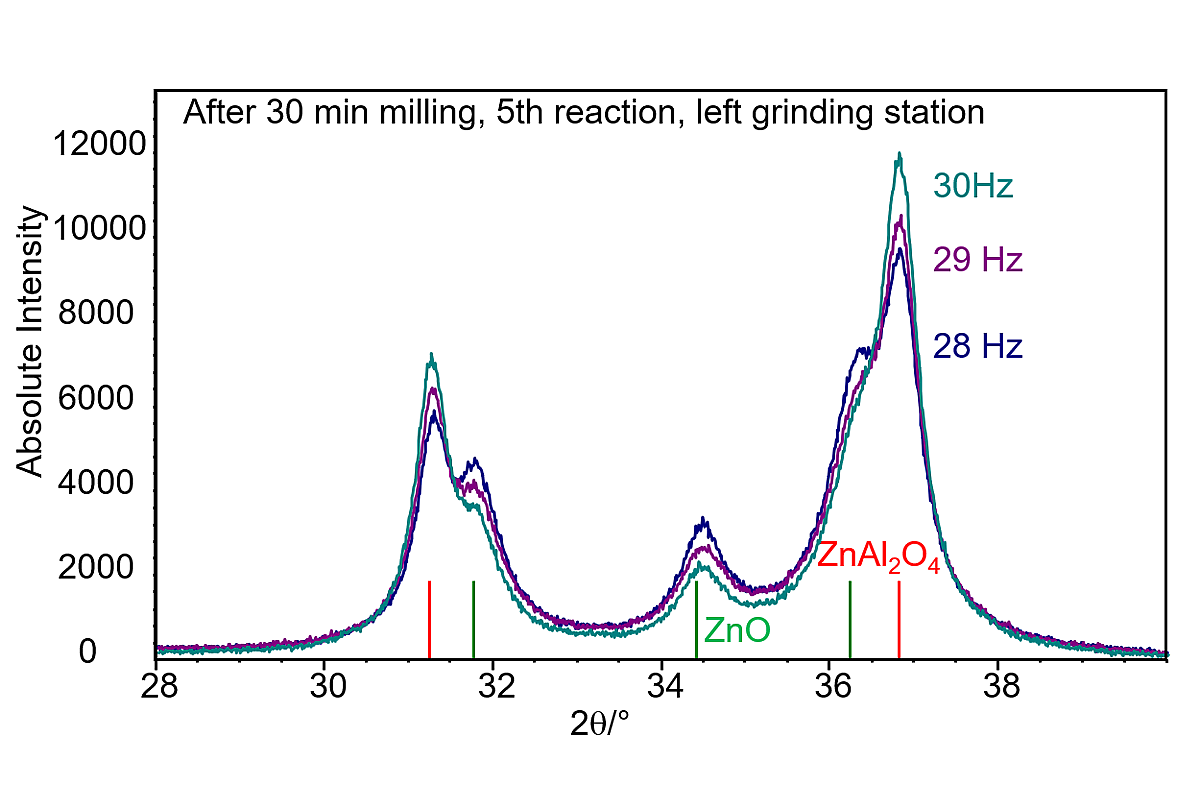

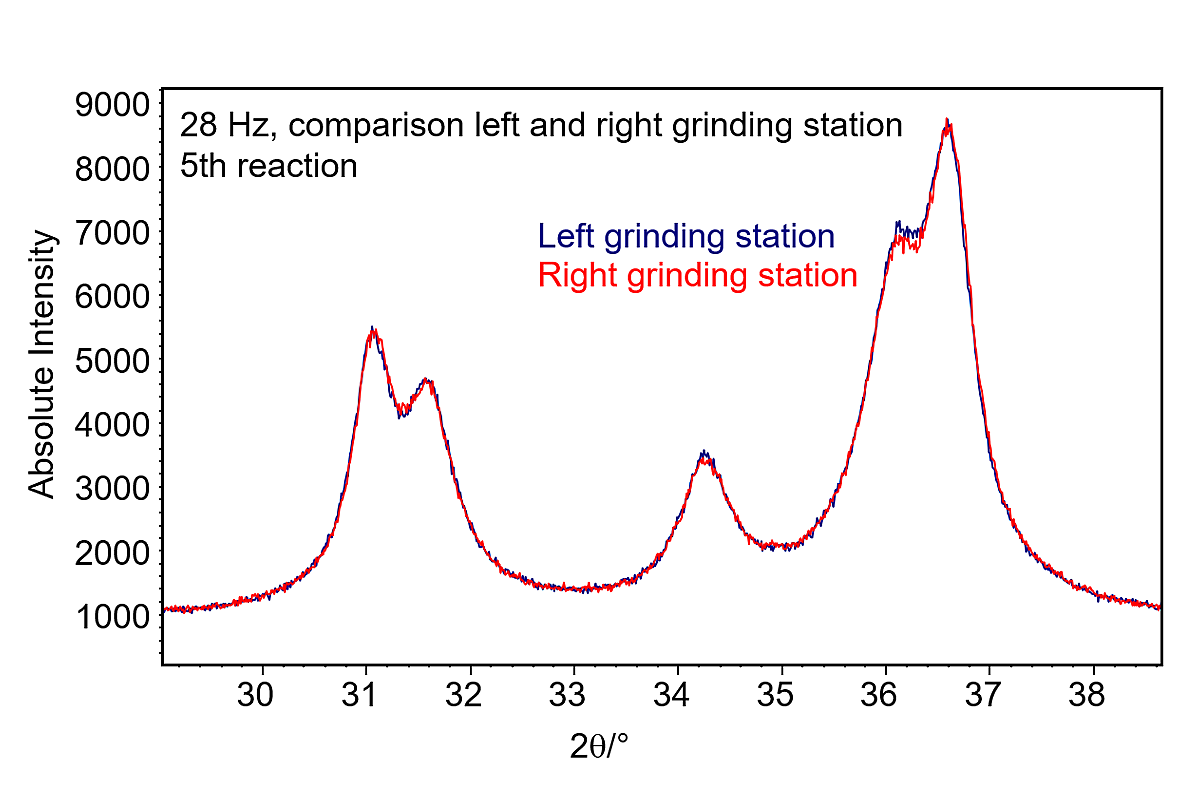

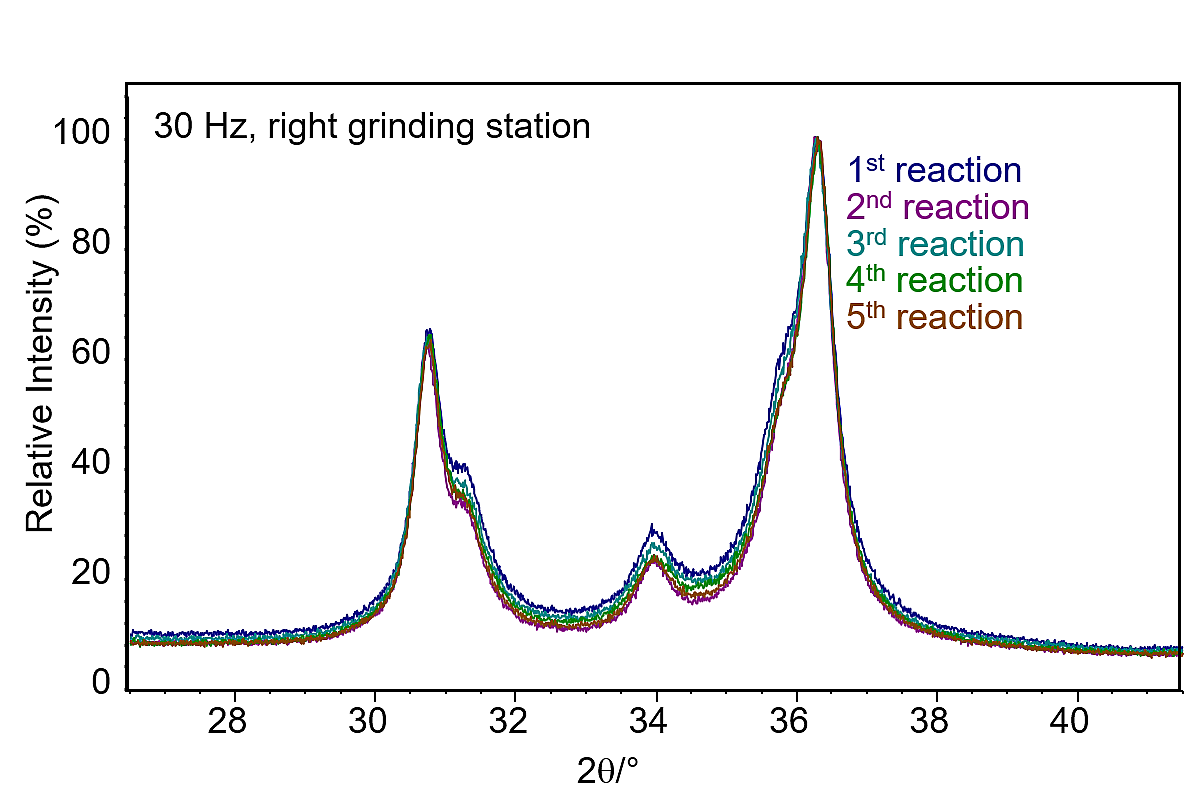

Modelli XRD dopo la reazione meccanico-chimica γ-Al2O3 + ZnO -> ZnAl2O4: a sinistra: macinazione a 28 Hz, 29 Hz e 30 Hz, risultati dopo la quinta reazione. Al centro: Confronto tra la stazione di macinazione di destra e di sinistra a 28 Hz per la quinta reazione. A destra: Reazione da 1 a 5 a 30 Hz, stazione di macinazione destra. Risultati presentati dal gruppo di Claudia Weidenthaler. [9]
Gli esperimenti sono stati ripetuti utilizzando un altro dispositivo MM 400 per confrontare i risultati tra i due mulini. Anche in questo caso, l'eccellente riproducibilità è stata verificata per i 5 test condotti a 30 Hz, sia per la stazione di macinazione destra che per quella sinistra.

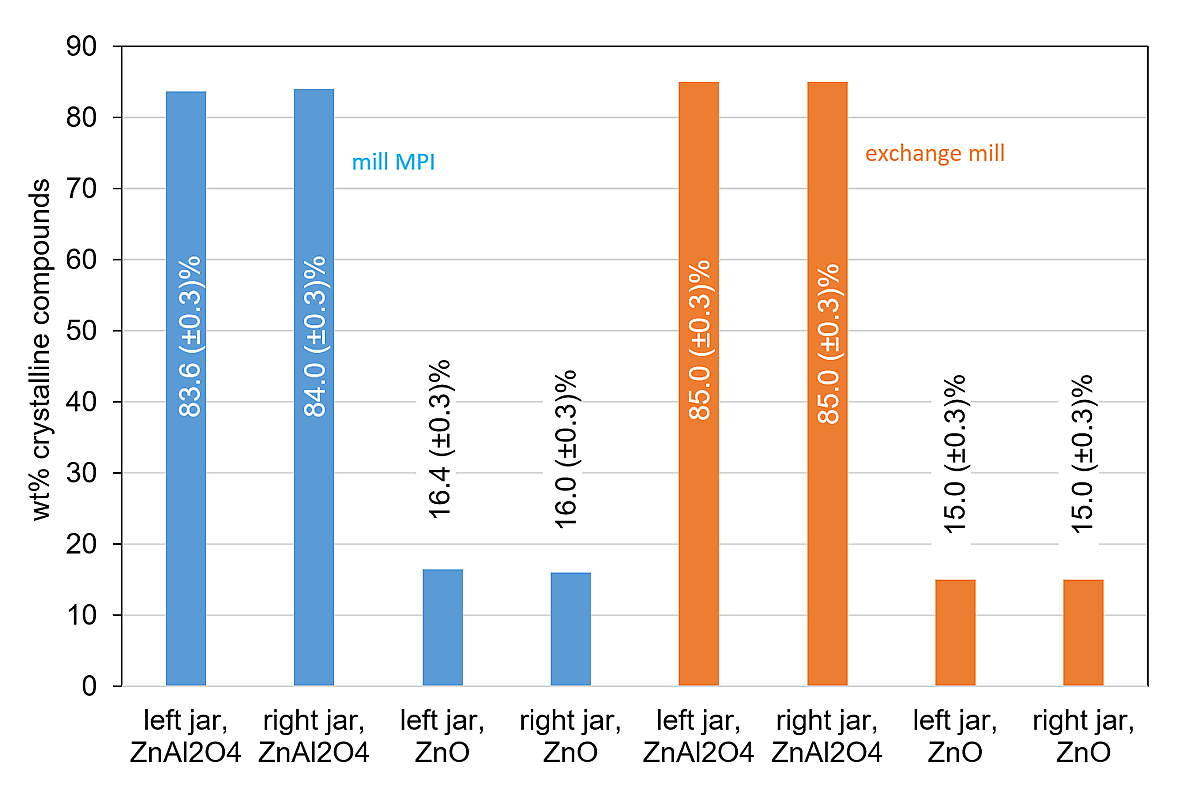

Risultati quasi identici (percentuale in peso di prodotti e di edotti) e riproducibilità sono stati ottenuti con un altro dispositivo MM 400. Risultati presentati dal gruppo di Claudia Weidenthaler. [1]
I Vibro Mulini sono spesso utilizzati per omogeneizzare campioni biologici. Il cosiddetto bead beating con piccole sfere di vetro è un metodo consolidato per la disgregazione cellulare di lieviti, microalghe o batteri. Il campione viene moderatamente riscaldato durante il processo, ma tale aumento delle temperature può essere ridotto al minimo con un pre-raffreddamento.
MM 400 consente un'efficiente disgregazione cellulare fino a 240 ml di sospensione cellulare per l'estrazione di DNA/RNA e proteine. Per una diagnosi accurata delle infezioni, utilizzando gli adattatori è possibile isolare i batteri intatti dai tessuti in flaconi da 8 x 30 ml o in fiale da 10 x 5 ml.

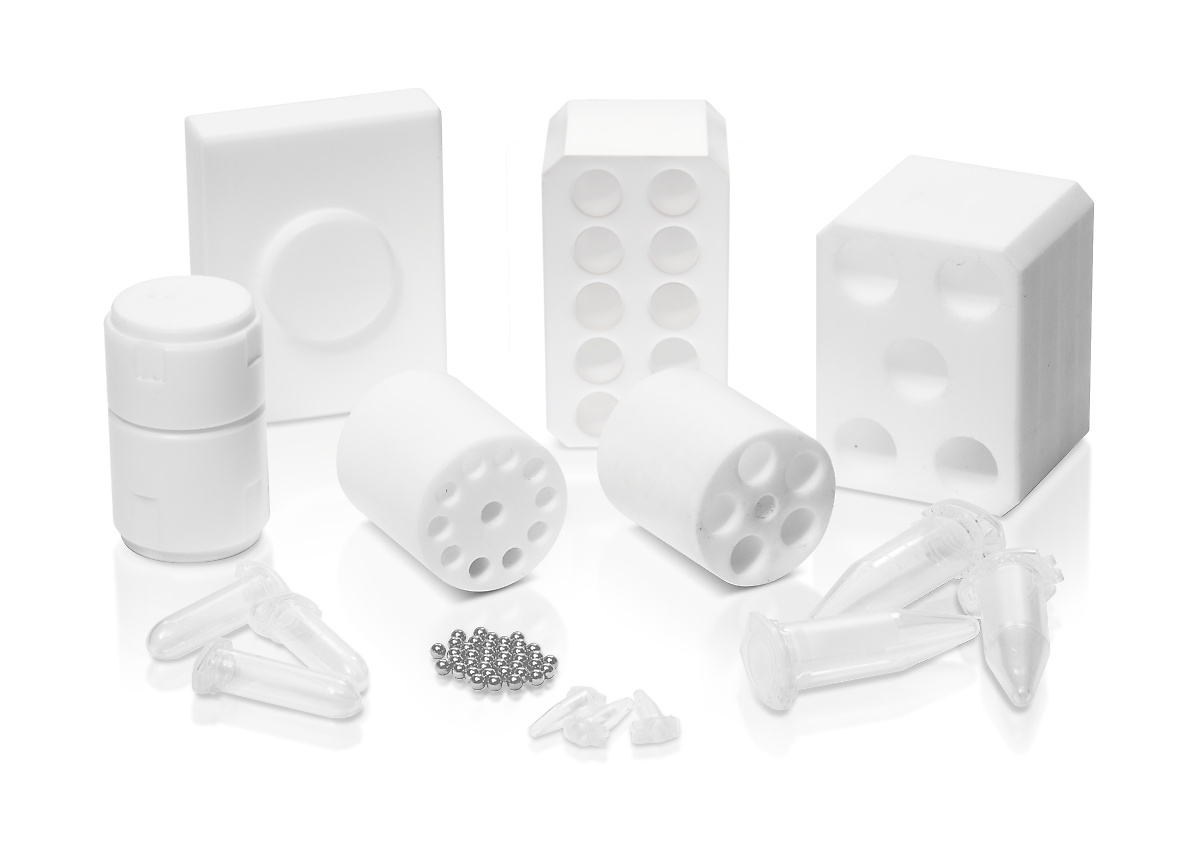

MM 400 può essere utilizzato con una serie di adattatori per fiale monouso con le seguenti capacità:
20 x 0.2 ml / 20 x 1.5 or 2 ml / 10 x 5 ml / 8 x 30 ml / 8 x 50 ml
Per la polverizzazione di 25-30 g di materiale vegetale, come i fiori di cannabis, le provette coniche centrifughe risultano le più adatte. Fino a 8 campioni di tessuto, come il fegato fresco in soluzione tampone, possono essere omogeneizzati in queste provette da 50 ml utilizzando sfere in acciaio o in ossido di zirconio. Per mantenere lo stress meccanico sulle fiale il più limitatamente possibile, si raccomanda una frequenza ridotta e un livello di riempimento elevato, ad esempio con tampone e campione.
Vibro Mulino MM 400 - Distruzione delle cellule di lievito*
*Il video mostra il modello precedente con lo stesso principio funzionale.
Vibromulino MM 400 - Omogeneizzazione della cannabis*
Il CryoKit è una soluzione economica per l'elaborazione criogenica dei campioni con il Vibro Mulino MM 400. Il set è composto da due contenitori isolati, due pinze e occhiali di sicurezza.
Il campione da infragilire e la sfera di macinazione vengono riempiti nella giara di acciaio inossidabile, che viene avvitata saldamente. L'infragilimento indiretto viene effettuato raffreddando preventivamente la giara in un bagno di azoto liquido. Dopo circa 2 minuti, il campione è sufficientemente raffreddato per la lavorazione criogenica.
Se si vuole evitare il contatto diretto con l'azoto liquido, il CryoMill o il Vibro Mulino MM 500 control risultano le opzioni più adatte. Entrambi i mulini possono essere utilizzati con giare di materiali diversi dall'acciaio per la macinazione criogenica.
Vibro Mulino MM 400 - Macinazione criogenica*
La meccanochimica consente reazioni rapide di sostanze in un ambiente privo di solventi. Alcune reazioni chimiche richiedono le forze di attrito di un mulino a sfere planetario, mentre altri tipi di reazione necessitano di un apporto energetico attraverso l'impatto: è qui che entra in gioco il Vibro Mulino MM 400.
I volumi dei campioni nelle applicazioni di ricerca sono spesso molto bassi. Questo rende vantaggiose le dimensioni ridotte delle giare di macinazione, fino a 50 ml, come quelle disponibili per l'MM 400. A causa dei tempi di reazione spesso lunghi, la possibilità di programmare tempi di processo di diverse ore si rivela un altro aspetto importante e vantaggioso dei Vibro Mulini Retsch.
I Vibro Mulini offrono un vantaggio unico rispetto ai mulini a sfere planetari nelle applicazioni meccanochimiche: l'uso di giare trasparenti in combinazione con il tipico movimento orizzontale delle giare consente la spettroscopia RAMAN in situ. Ciò consente di monitorare in tempo reale il processo di reazione per individuare il momento ottimale ed ottenere la massima resa evitando processi prolungati.
MM 400 offre molti vantaggi per le applicazioni meccanico-chimiche:
Corso temporale della reazione di Knoevenagel tra vanillina e acido barbiturico in condizioni meccanico-chimiche, utilizzando sfere in ossido di zirconio da 2x10 mm in una giara da 19 ml in PMMA a 30 Hz. Reazione in corso per 30 minuti con progresso visibile indicato dal cambiamento di colore.
Per gentile concessione del Dr. Sven Grätz, Ruhr-University Bochum, Facoltà di Chimica e Biochimica, AG Prof. Borchardt.
In-situ Raman spectroscopy is a powerful analytical technique that allows for the monitoring and analysis of materials in their natural or process environment. This method utilizes Raman scattering, a phenomenon where light interacts with molecular vibrations, leading to shifts in the wavelength of the scattered light. These shifts provide a unique spectral fingerprint for the material being analyzed, offering insights into its chemical composition or molecular structure.
The "in-situ" aspect refers to the ability to observe and measure these characteristics directly during an ongoing process. This can include observing changes in the presence of various chemical reactions, also the so called mechanochemistry. Mechanochemistry involves the use of impact, shearing, or friction actions to induce chemical changes in solids. This approach is increasingly popular for its ability to bypass the need for solvents, potentially offering a more environmentally friendly and energy-efficient pathway for chemical synthesis. The Raman spectroscopy can provide invaluable insights into the reaction mechanism, phase transformations, reaction kinetics or for optimization of reaction conditions.
The MM 400 is “Raman-ready”, allowing easy removal of the bottom plate inlay. The bottom plate has openings for the Raman probe to consistently measure at the bottom of the jars by placing the Raman probe underneath the mill and thus underneath the jars, where particle interaction is most intense, ensuring accurate data. The Retsch PMMA grinding jars, with their transparency and chemical resistance, enhance spectral data without contamination. The plane outer shapes of the jars further enhance the spectroscopic data. These design adjustments streamline the experimental workflow. Researchers can now perform in-situ Raman spectroscopy with greater ease and precision, opening new possibilities for in-depth material analysis.
Il volume nominale delle giare di macinazione con chiusura a vite varia da 1,5 ml a 50 ml; i materiali disponibili includono acciaio temprato, acciaio inossidabile, agata, carburo di tungsteno, ossido di zirconio e PTFE, garantendo una preparazione del campione priva di contaminazioni.
Le giare trasparenti in PMMA sono utilizzate per la spettroscopia RAMAN in situ, ma consentono anche applicazioni con reazioni fotochimiche. Inoltre, sono resistenti a una varietà di sostanze chimiche. Le giare possono essere utilizzate con il predecessore dell'MM 400, così come i vecchi modelli di giare sono compatibili con l'ultimo modello di Vibro mulino.
Gli adattatori per vials monouso da 0,5 / 1,5 / 2/5 ml possono essere utilizzati con MM 400. Per campioni di volumi maggiori, ad esempio per l'estrazione di proteine, sono disponibili adattatori per provette coniche di centrifugazione da 50 ml o flaconi a bocca larga da 30 ml.

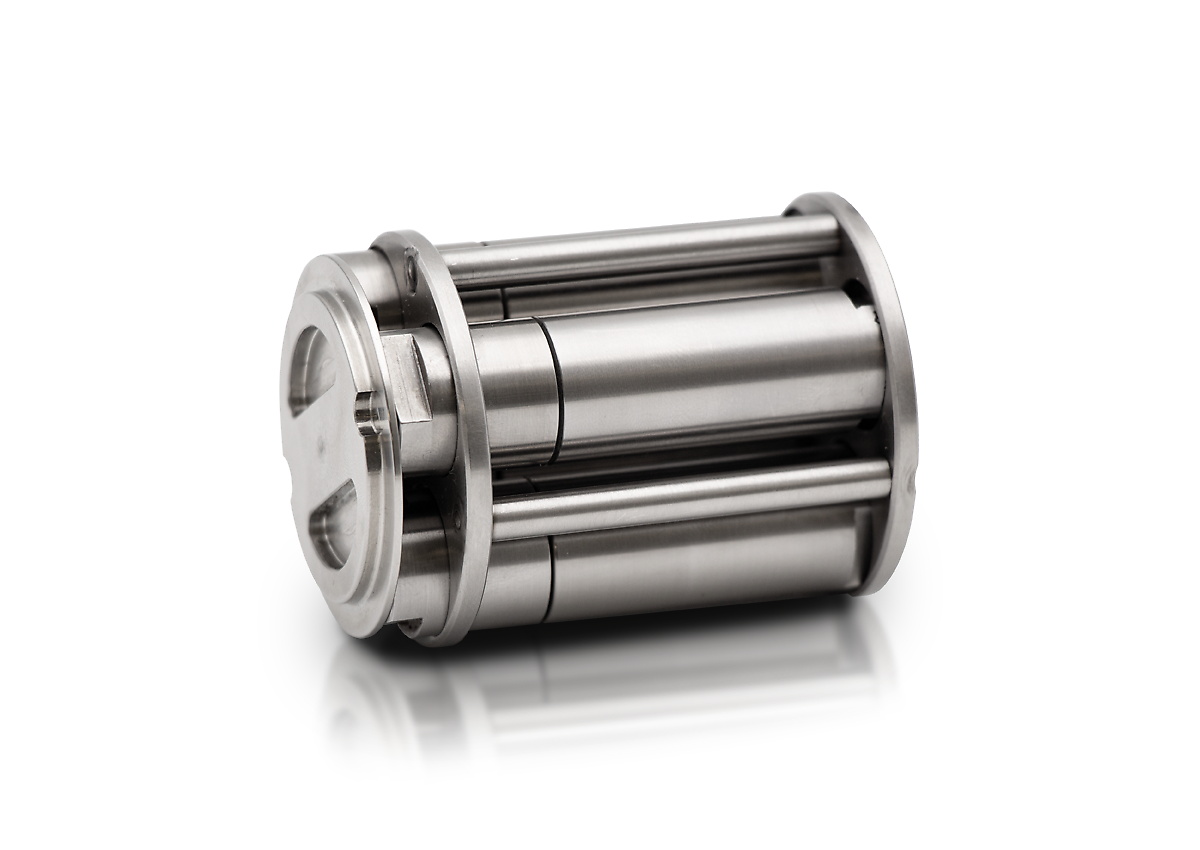

MM 400 può essere dotato di adattatori che ospitano quattro giare di macinazione in acciaio inox da 5 ml, consentendo la polverizzazione simultanea di un massimo di 8 campioni. Questo aumento della produttività è particolarmente vantaggioso per le applicazioni meccanochimiche.
1.5 o 2 ml
Blocco di sicurezza Safe-lock
Vials monouso
2 x 10 vials max.
5 ml
Blocco di sicurezza Safe-lock
Vials monouso
2 x 5 vials max.
30 ml
largo monouso
bottiglie
2 x 4 bottiglie max.
50 ml
coni monouso
provette per centrifugazione
2 x 4 provette max.
La dimensione della giara deve essere adattata al volume del campione per garantire risultati ottimali. Idealmente, le sfere di macinazione hanno una dimensione pari a 3 volte quella del campione più grande. Il numero e le dimensioni delle sfere riportate nella tabella seguente seguono questa regola empirica. Per polverizzare, ad esempio, 20 ml di un campione composto da particelle di 8 mm, si raccomanda l'uso di una giara da 50 ml e di sfere da 25 mm. Secondo la tabella, è necessaria una sfera di macinazione. 20 ml di un campione con particelle di 5 mm, invece, possono essere omogeneizzati con quattro sfere da 15 mm.
| Giara di macinazione volume nominale |
Quantità del campione | Dimensione massima della pezzatura in entrata | Riempimento consigliato di sfere (pezzi) | ||||||
| Ø 5 mm | Ø 7 mm | Ø 10 mm | Ø 12 mm | Ø 15 mm | Ø 20 mm | Ø 25 mm | |||
| 1.5 ml | 0.2 - 0.5 ml | 1 mm | 1 - 2 | - | - | - | - | - | - |
| 5 ml | 0.5 - 2 ml | 2 mm | - | 1 - 2 | - | - | - | - | - |
| 10 ml | 2 – 4 ml | 4 mm | - | 5 - 7 | 1 - 2 | 1 - 2 | - | - | - |
| 25 ml | 4 – 10 ml | 6 mm | - | - | 5 - 6 | 2 - 4 | 1 - 2 | - | - |
| 35 ml | 6 – 15 ml | 6 mm | - | - | 6 - 9 | 4 - 6 | 2 - 3 | 1 | - |
| 50 ml | 8 – 20 ml | 8 mm | - | - | 12 - 14 | 6 - 8 | 3 - 4 | 1 | 1 |
La tabella mostra i riempimenti raccomandati (in pezzi) di sfere di macinazione di diverse dimensioni in relazione al volume della giara di macinazione, alla quantità di campione e alla dimensione massima della pezzatura in entrata.
I Vibromulini RETSCH sono dei veri tuttofare. Omogeneizzano innumerevoli materiali come ad esempio leghe, mangimi per animali, ossa, ceramiche, cereali, prodotti chimici, carbone, coke, farmaci, parti elettroniche, vetro, cereali, capelli, minerali, semi oleosi, carta, materiali vegetali, plastica, acque reflue, fanghi, terreni, paglia, compresse, tessuti, tabacco, campioni di rifiuti, legno, lana, ecc.
30 ml di campione
Giare in acciaio inox da 50 ml
Sfere in acciaio inox da 1 x 25 mm
2 min a 30 Hz
30 ml di sospensione cellulare
Provette coniche da centrifuga (adattatore) 8 x 50 ml
con perle di vetro da 25 ml ciascuna; 0,5-0,75 mm
30 s a 30 Hz
15 ml di campione
giara in acciaio inox da 50 ml
sfere in acciaio inox da 1 x 25 mm
infragilimento in LN2 per 3 min
4 x 2 min a 30 Hz con raffreddamento intermedio
20 ml di campione
Giara in acciaio inox da 50 ml
Sfere in acciaio inox da 1 x 25 mm
1 min a 30 Hz
5 ml di campione
Giara in ossido di zirconio da 10 ml
Sfere in ossido di zirconio da 2 x 12 mm
3 min a 30 Hz
20 ml di campione
Giara in acciaio inox da 50 ml
Sfera in acciaio inox da 1 x 25 mm
infragilimento in LN2 per 3 min.
4 x 2 min a 30 Hz con raffreddamento intermedio
3 g di campione
giara in acciaio inox da 50 ml
sfera in acciaio inox da 1 x 25 mm
infragilimento con LN2 per 2 min.
90 s a 30 Hz
10 ml di campione
Giara in ossido di zirconio da 25 ml
Sfere in ossido di zirconio da 2 x 15 mm
2 min a 30 Hz
Visiti il nostro database applicativo per trovare la miglior soluzione per la preparazione del suo campione
Our instruments are recognized as the benchmark tools for a wide range of application fields in science and research. This is reflected by the extensive citations in scientific publications. Feel free to download and share the articles provided below.
| Applicazioni | riduzione dimensionale, miscelazione, omogeneizzazione, disgregazione cellulare, macinazione criogenica, meccanochimica |
| Campo di applicazione | agricoltura, ambiente / riciclaggio, biologia, chimica / plastica, cibo, geologia / metallurgia, ingegneria / elettronica, materiali da costruzione, medicine / farmaci, vetro / ceramica |
| Materiale in ingresso | duri, medio-duri, soffici, fragili, elastici, fibrosi |
| Principio di macinazione | impatto, frizione |
| Pezzatura materiale in ingresso | <= 8 mm |
| Finezza finale* | ~ 5 µm |
| Dimensione lotto/ Quantità in ingresso*: | max. 2 x 20 ml |
| Numero stazioni di macinazione | 2 |
| Frequenza di vibrazione | 3 - 30 Hz (180 - 1800 min-1) |
| Tipico tempo di macinazione | 30 s - 2 min |
| Tempo massimo di macinazione | 99 h |
| Macinazione a secco | si |
| Macinazione ad umido | si |
| Macinazione Criogenica | si |
| Digestione cellulare con vial di reazione | si, fino a 20 x 2.0 ml |
| Dispositivo fissaggio autocentrante | si |
| Tipologie giare di macinazione | design tappo a vite |
| Materiale degli accessori di macinazione | acciaio temprato, acciaio inox, carburo di tungsteno, agata, ossido di zirconio, PTFE, PMMA |
| Dimensione delle giare di macinazione | 1.5 ml / 5 ml / 10 ml / 25 ml / 35 ml / 50ml |
| Regolazione del tempo di macinazione | digitale, 10 s - 8 h |
| Programmi memorizzabili | 12 |
| Programmi a ciclo memorizzabile | 6 |
| Dati alimentazione elettrica | 100-240 V, 50/60 Hz |
| Potenza connessione | Monofase |
| Codice di protezione | IP 30 |
| Consumo energetico | 165W |
| L x A x P aperto | 385 x 350 x 470 mm |
| Peso netto | ~ 27,5 kg |
| Standard | CE |
Le giare di macinazione del vibromulino MM 400 eseguono oscillazioni radiali in posizione orizzontale. L'inerzia delle sfere di macinazione fa sì che esse colpiscano il campione con elevata energia alle estremità arrotondate dei vasi e lo polverizzino. Inoltre, il movimento delle giare combinato con il movimento delle sfere permettono un'intensa miscelazione del campione.
Il grado di miscelazione può essere ulteriormente aumentato utilizzando diverse sfere più piccole. Se vengono utilizzate più sfere (ad esempio perle di vetro), è possibile distruggere anche le cellule biologiche. L'effetto dell'attrito tra le sfere assicura un'efficace distruzione cellulare.
[1] Reaction scheme and performance of the experiments: Prof. Dr. Claudia Weidenthaler, Research Group Leader Heterogeneous Catalysis Powder Diffraction and Surface Spectroscopy, Max-Planck Institut für Kohleforschung, Mülheim an der Ruhr.
