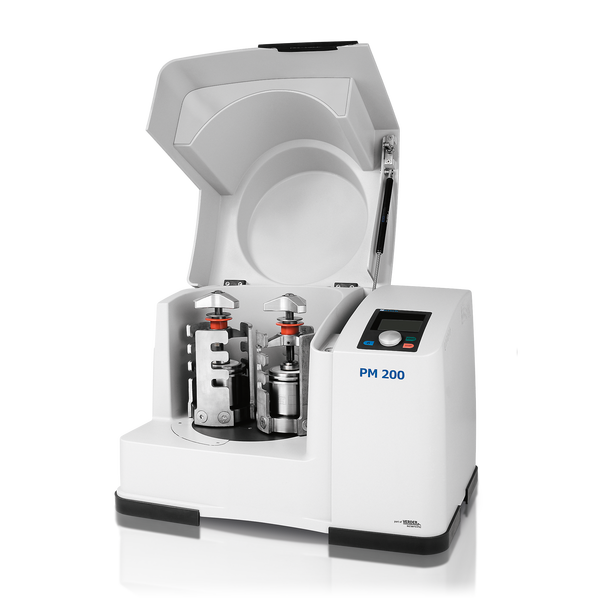

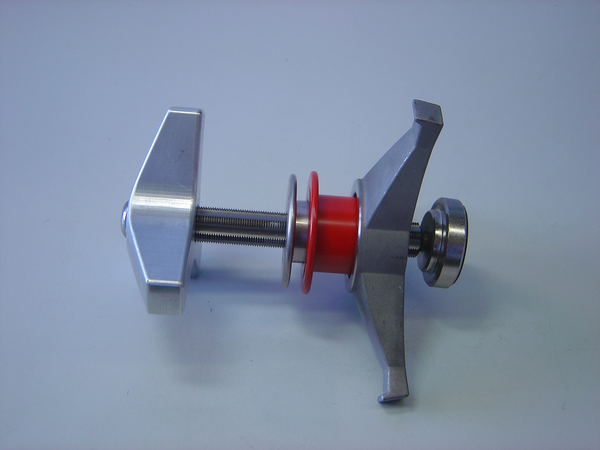

Mulino planetario a sfere PM 200

Le sfere di macinazione sono disponibili in diversi diametri. La regola empirica è: per una macinazione efficiente, la sfera deve essere almeno 3 volte più grande della particella più grande del campione. Per evitare l'abrasione e l'usura, è essenziale utilizzare solo sfere di diametro identico.

Il numero di sfere di macinazione dipende dal volume della giara utilizzata. Il documento "Grinding Jar Ball Charge" nella sezione Download fornisce dettagli sui volumi utilizzabili, sulle dimensioni massime di alimentazione e sul corretto riempimento delle giare con sfere per la macinazione a secco e a umido, nonché per la disgregazione cellulare.

Le giare e le sfere di macinazione devono essere sempre dello stesso materiale.

Materiali disponibili:

• Acciaio temprato (densità 7,8 g/cm³; durezza ≤ 235 HB, media resistenza all'abrasione)
  tipicamente utilizzato per la polverizzazione di campioni di media durezza o duri e fragili.


• Acciaio inossidabile (densità 7,7 g/cm³; durezza ≤ 245 HB, media resistenza all'abrasione)
  tipicamente utilizzato per la polverizzazione di campioni di media durezza o duri e fragili.


• Tungsten carbide (densità 14,8 g/cm³; durezza 93,6 HRA; elevata resistenza all'abrasione)
  utilizzato per la macinazione di campioni molto duri e fragili. Utilizzando il carburo di tungsteno, si evita la contaminazione del campione con il ferro.


• Agata (densità 2,6 g/cm³; durezza 6,5 - 7 Mohs, bassa resistenza all'abrasione)
  un materiale naturale altamente puro, adatto alla polverizzazione di campioni morbidi o mediamente duri o fibrosi. Grazie alla sua bassa densità, l'agata è adatta a processi di macinazione delicati con un basso apporto energetico.


• Ossido di alluminio sinterizzato (densità 3,8 g/cm³; durezza 1600 HV 0,5, media resistenza all'abrasione) è un materiale ceramico adatto alla macinazione di campioni da morbidi a mediamente duri o fibrosi. Viene utilizzato principalmente per processi di rettifica senza metalli pesanti.


• Nitruro di silicio (densità 3,6 g/cm³; durezza 1600 HV, elevata resistenza all'abrasione) è un materiale ceramico adatto alla macinazione di campioni di media durezza o duri. Grazie alla sua bassa densità, il nitruro di silicio viene utilizzato per processi di macinazione delicati con un basso apporto di energia. Grazie all'elevata resistenza all'abrasione del materiale, è anche molto adatto alla macinazione ultra-fine.


• Ossido di zirconio (densità 6,05 g/cm³; durezza 1250 HV, elevata resistenza all'abrasione)
  materiale ceramico adatto alla polverizzazione di campioni da mediamente duri a duri e fibrosi. È tipicamente utilizzato per processi di macinazione privi di metalli pesanti o per applicazioni che mirano a ottenere particelle di dimensioni ultrafini.



Nota bene:

Il materiale dell'utensile di macinazione deve essere più duro del campione. Per ulteriori informazioni, consultare il documento "Analisi dei materiali di attrezzature e accessori" nella sezione Download.
